Escape ROOM
- 6 -

by S.B

pour sortir de la pièce , répondre aux questions,
si le module M5StickC passe au vert : vous êtes libre
sinon retentez votre chance...

Exercice 1 : Référence de tension à diode zener - calcul de R

On donne :

VCC = V.

Vz = V.

Pzmax = W.

Calculer la valeur de R pour protéger la diode zener.
RZ = ohm.

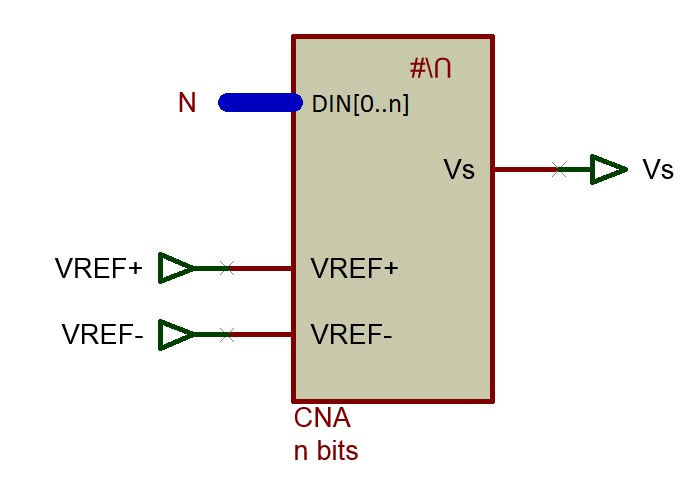

Exercice 2 : Calcul de Vs (résultat de conversion)

On donne :

N = .

Vref+ = V.

Vref- = V.

nombre de bits = n = .

Calculer le quantum en mV(q) :
q = mV.
En déduire la valeur de Vs (résultat de conversion) :
Vs = V.

Résultat = ?
