pour sortir de la pièce , répondre aux questions,
si le module M5StickC passe au vert : vous êtes libre
sinon retentez votre chance...

Exercice 1 : Calcul de la température de jonction

On donne :

V_IN = V.

V_OUT = V.

I_OUT = A.

Calculer la température de jonction avec les valeurs données à T_ambiante= 40°C :
T_J = °C.

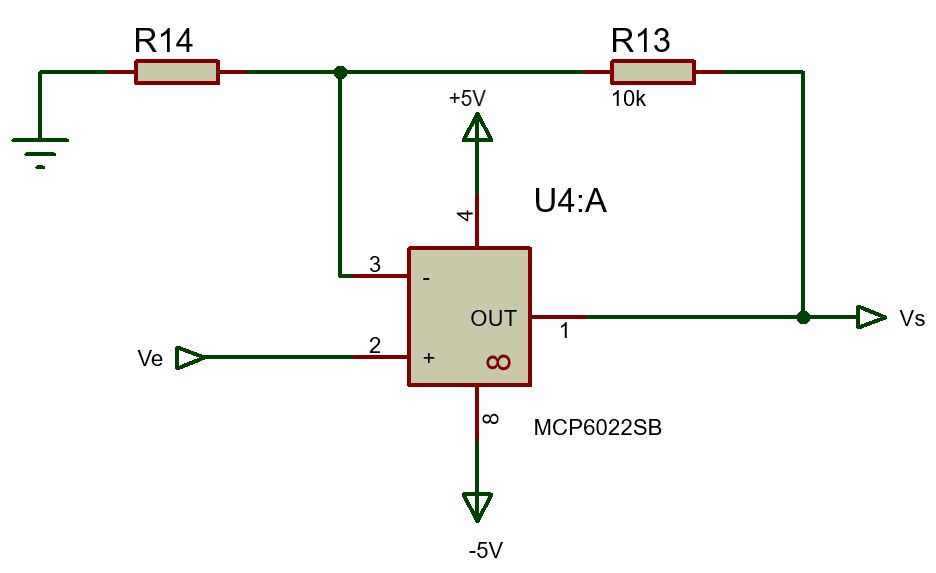

Exercice 2 : Montage comparateur de tension

On donne :

R14 = kohm.

Ve = V.

Calculer le seuil haut en V :
V_{SEUIL HAUT} = V.
Calculer le seuil bas en V :
V_{SEUIL BAS} = V.
Déterminer la valeur de Vs :
Vs = V.

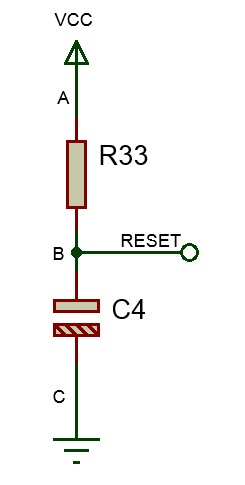

Exercice 3 : Calcul du temps pour atteindre une tension donnée

On donne :

VCC = V.

C4 = uF.

R33 = Ohm.

Vsouhaité = V.

Calculer la valeur de t pour atteindre Vsouhaité lors de la mise en marche du système (VCC passe de 0 à Vcc):
t = ms.

Résultat = ?
