Escape ROOM en cours
- 8 -

by S.B

pour sortir de la pièce , répondre aux questions,
si le module M5StickC passe au vert : vous êtes libre
sinon retentez votre chance...

Exercice 1 : Calcul d'une résistance thermique

On donne :

V_IN = V.

V_OUT = V.

I_OUT = A.

Calculer la résistance thermique R_thDAd'un dissipateur afin de limiter T_J à T_JMAX (pour T_ambiante=40°C):
R_thDA = °C/W.

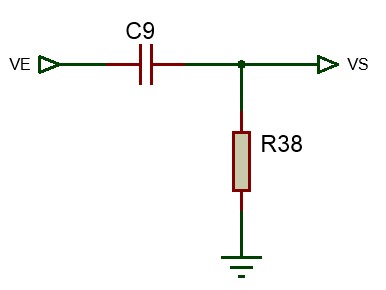

Exercice 2 : Calcul de fc

On donne :

C9 = nF.

R38 = Ohm.

Calculer la valeur de fcoupure:
fcoupure = Hz.

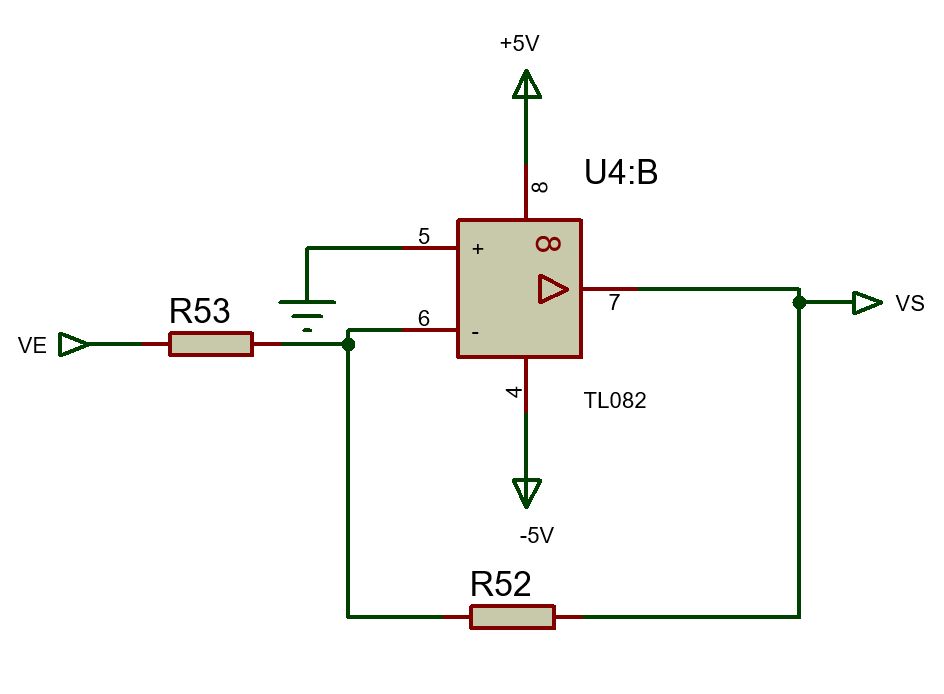

Exercice 3 : Amplificateur de tension

On donne :

R52 = kohm.

R53 = kohm.

V_E = V.

Calculer l'amplification en tension (V_S/V_E) :
V_S/V_E = .
Déterminer la valeur de Vs sachant que V_E = 1V :
V_S = V.

Résultat = ?
