Description
Ce montage permet d'ajouter une commande d'éclairage avec minuterie sur une installation existante.Un appui sur BP allume la lumière pour une durée définit par le réseau R5 A2 C2.
BP : bouton de commande
Un appui sur ce bouton allume la lumière Amp.
R1
Rôle :
- R1 permet de créer une ddp (différence de potentiel) permettant d'alimenter la partie électronique
- Avec Amp = 100W sous 220V on a un courant de : I = 100/220 = 455mA
- donc la chute de tension dans R1 est : UR1 = R1 x I = 10 x 0,455 = 4,55V efficace
- la tension en entrée du pont est donc : 4,55 x 1,414 = 6,43V
Amp : ampoule de 100W
Ampoule de 100W (la valeur minimale doit être de 40W)
REL : partie puissance du relais REL
Rôle :
- Ce contact permet d'alimenter l'ampoule en parallèle de BP lorsque BP est relaché.
Pont de diode
Rôle :
- Le pont permet de faire un redressement double alternance.
- Le courant direct If et la tension inverse permettent de choisir le pont.
C1 : condensateur de filtrage
Rôle :
- C1 permet de filtrer la tension après le passage dans le pont de diode.
- C1 permet d'avoir une tension constante en fonction de la valeur de C1.
- La capacité C1 détermine la qualité du filtrage de la tension.
- on utlise la formule : Q = C U = I t avec
- U la variation de tension acceptable aux bornes de C1
- I le courant consommé par la charge
- t le temps entre deux alternance avant filtrage.
- I = CU/t = 1000µ x 0,1 / 10m = 10mA
L : LED rouge
Rôle :
- La LED indique que le système est alimenté
DZ : diode zener
Rôle :
- La diode zener permet d'obtenir une tension stabilisée à ces bornes.
- Le courant dans la DZ est de : I = (Valim - Vz) / R3
- On obtient une tension fixe de 4,7V indépendant de Valim.
REL : commande du relais
Rôle :
- Cette partie du relais commande le contact RTC du relais qui alimente l'ampoule. C'est un montage appelé : automaintien.
- Lorsque 'un courant suffisant traverse la bobine du relais REL le contact d epuissance du relais passe de la position R à la position T.
BC108
Rôle :
- Le transistor permet de contrôler le courant dans le relais.
- Le transistor fonctonne en commutation
- Le transistor fonctionne comme un interrupteur ouvert ou fermé entre le collecteur C et l'émetteur E.
- Quand il y a un courant dans la base (R4) le transistor ferme entre C et E et le relais est passant : interrupteur REL en position T (travail)
- Quand il n'y a pas de courant dans la base : le transistor ouvre entre C et E donc Ic = 0 donc le relais est en positon R (repos).
IC2 : générateur d'impulsion
Rôle :
- Ce montage autour d'un compteur binaire 14 étages permet de créer une impulsion de durée définit par R5A2 et C2.

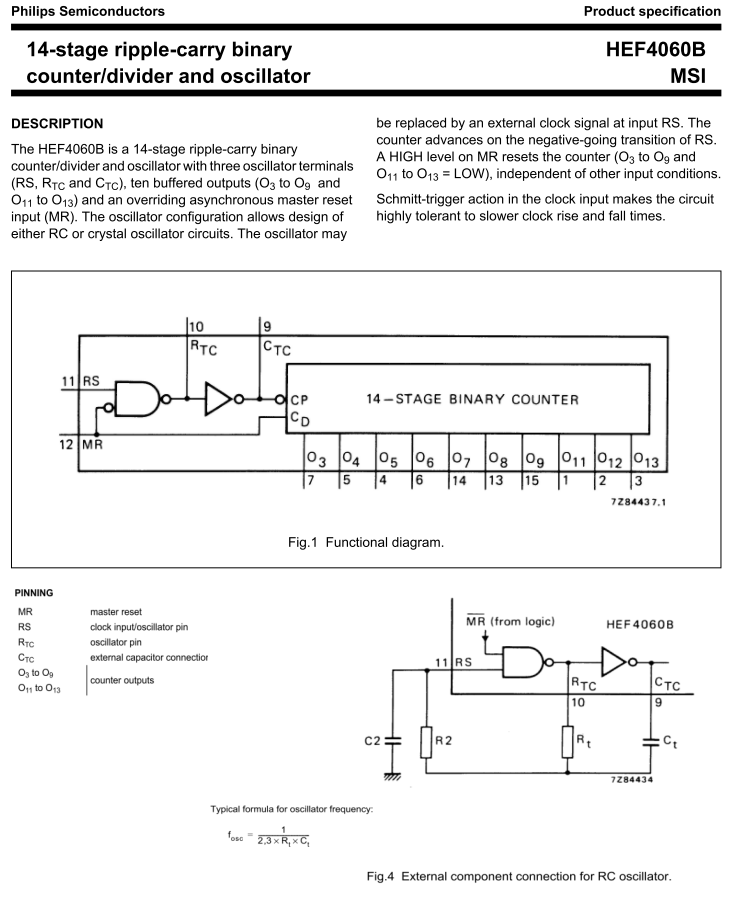

- La doc. technique fournit la formule : ./CD4060.png
R7C3 : circuit reset
Rôle :
- Le réseau R7C3 permet de créer un reset du compteur à la mise sous tension.
- La durée du reset est calculée par la formule de charge d'un condensateur à travers une résistance jusqu'à une tension de VCC/2
- Attention : VR est prise aux bornes de la résistance ce qui génère une impulsion positive.
IC1 : détecteur de surtension
Rôle :
- Cet ensemble de composants crée un détecteur de soutension.
- En cas de soutension aux bornes de A1 (donc de DZ donc de Valim) la sortie 3 de IC1 commande le transistor T au lieu de IC2.
IC1_2 : porte de commande
Rôle :
- Cette porte permet de commander le transistor donc le relais (donc l'ampoule) en fonction de 2 choix :
- commande par le compteur
- commande par le détecteur de soutension
