Résistance :
Protection d'une LED

by S.B

Une résistance peut être utilisée pour protéger une LED en limitant le courant dans celle-ci.

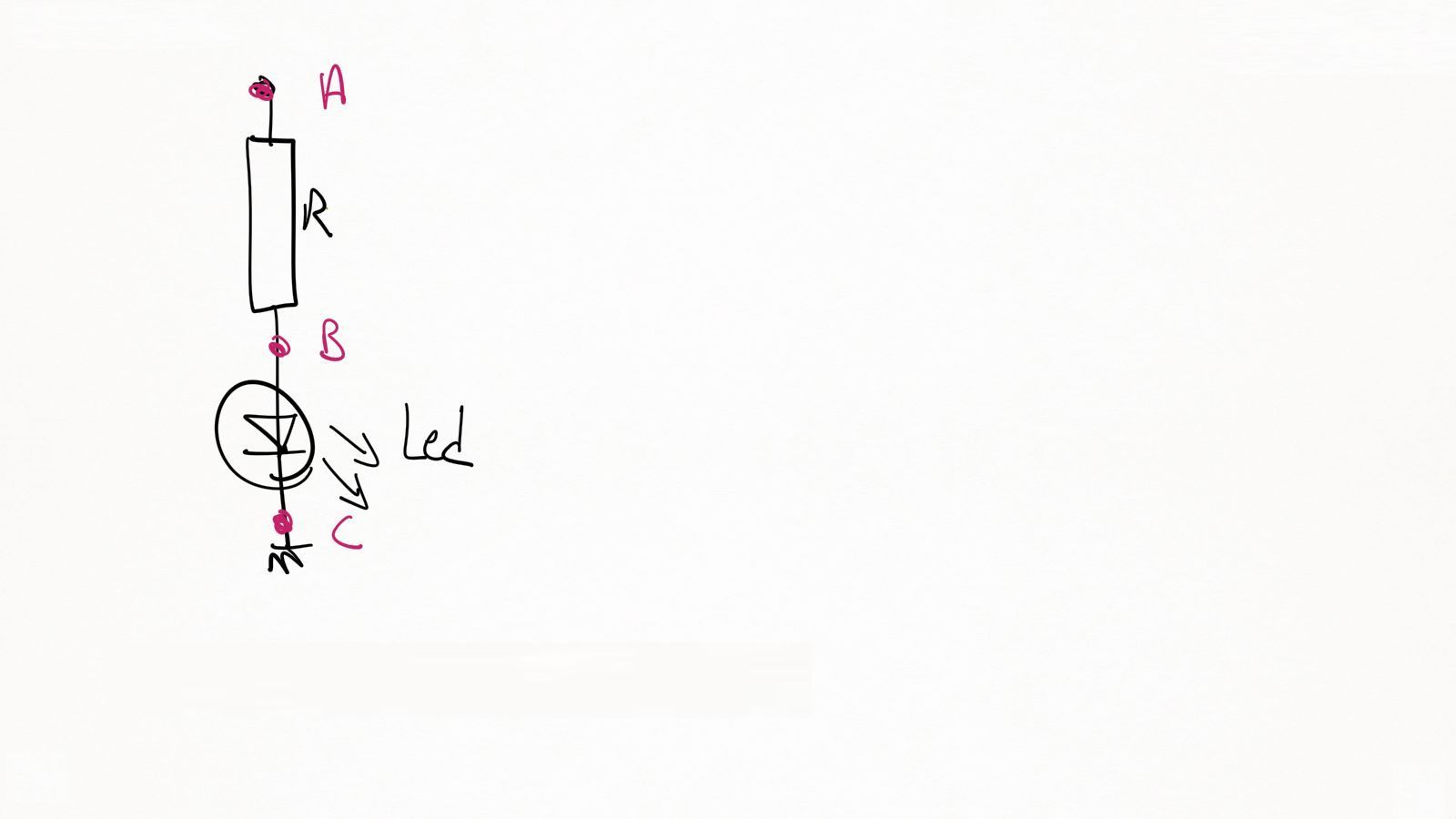

La résistance est en SERIE avec la LED
La méthode de calcul de R est détaillée ci-dessous :

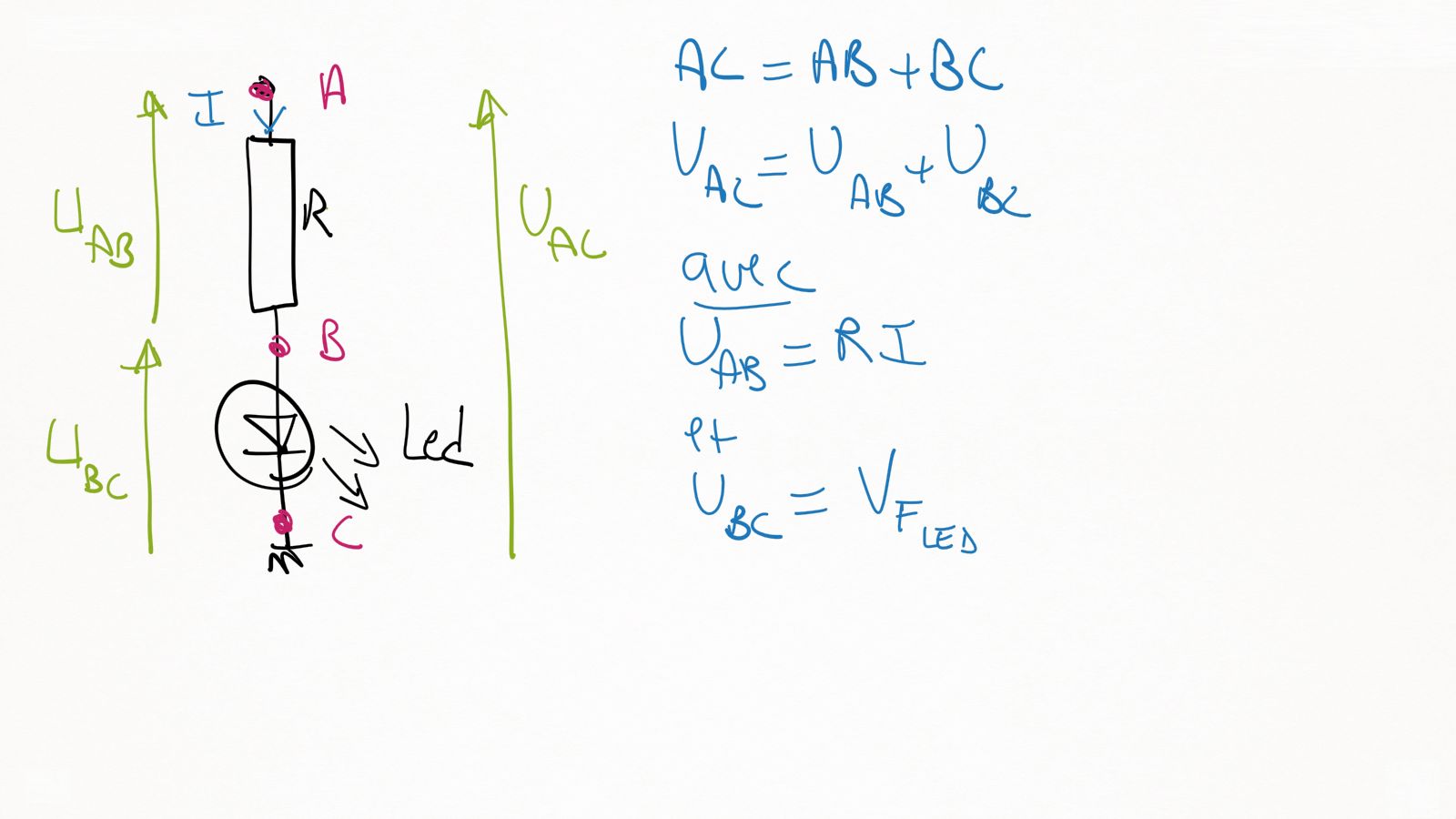

Méthode de calcul :

Exemples : A vous de jouer, entraînez vous...

Exemple 1 : calcul de la résistance R15

  1. Flêcher le courant, on remarque que I = If

  2. Flêcher les tensions et les nommer

  3. On cherche R, donc on utilise la loi d'ohm : R15 = UAB/ If

  4. On détermine UAB avec UAB = UAC - UBC = 5 - 1.6 = 3.4 V

  5. Donc R15 = 3.4 / 20 mA = 170 ohm

  6. Résultat : R15 = 170 ohm


Exemple 2 : calcul du courant dans la LED D3

  1. Flêcher le courant

  2. Flêcher les tensions et les nommer

  3. On cherche I, donc on utilise la loi d'ohm : I = UBC/ R16

  4. On détermine UBC avec UBC = UBC - UAB = 12 - 2 = 10 V

  5. Donc I = 10 / 1000 = 10 mA

  6. Résultat : I = 10 mA

Exercices : Exercez vous ...

Exercice 1 : Protection d'une LED - calcul de I

On donne :
V.

ohm.

V.

mA.

Calculer la valeur de I dans la LED.
mA.


Exercice 2 : Protection d'une LED - calcul de R

On donne :
V.

V.

mA.

Calculer la valeur de R pour If dans la LED.
ohm.
