Transistor bipolaire :
Mode commutation
Le transistor bipolaire peut être utilisé en amplificateur ou en commutation
En commutation, le transistor peut être considéré comme un interrupteur commandé.
L'interrupteur est entre le C(collecteur) et le E (émetteur). La commande est le courant de base IB
Ce montage permet de commander en tout ou rien (marche/arrêt) une charge placée sur le collecteur.
Dans ce mode, le transistor a 2 états : Bloqué (IB=0) - Saturé (IB suffisant voir ci-dessous
Méthode de calcul :
Remarque : La documentation technique des transistors fournit les valeurs de hFEmin, ICsat et VCEsat
Méthode de calcul de RB pour T bipolaire NPN

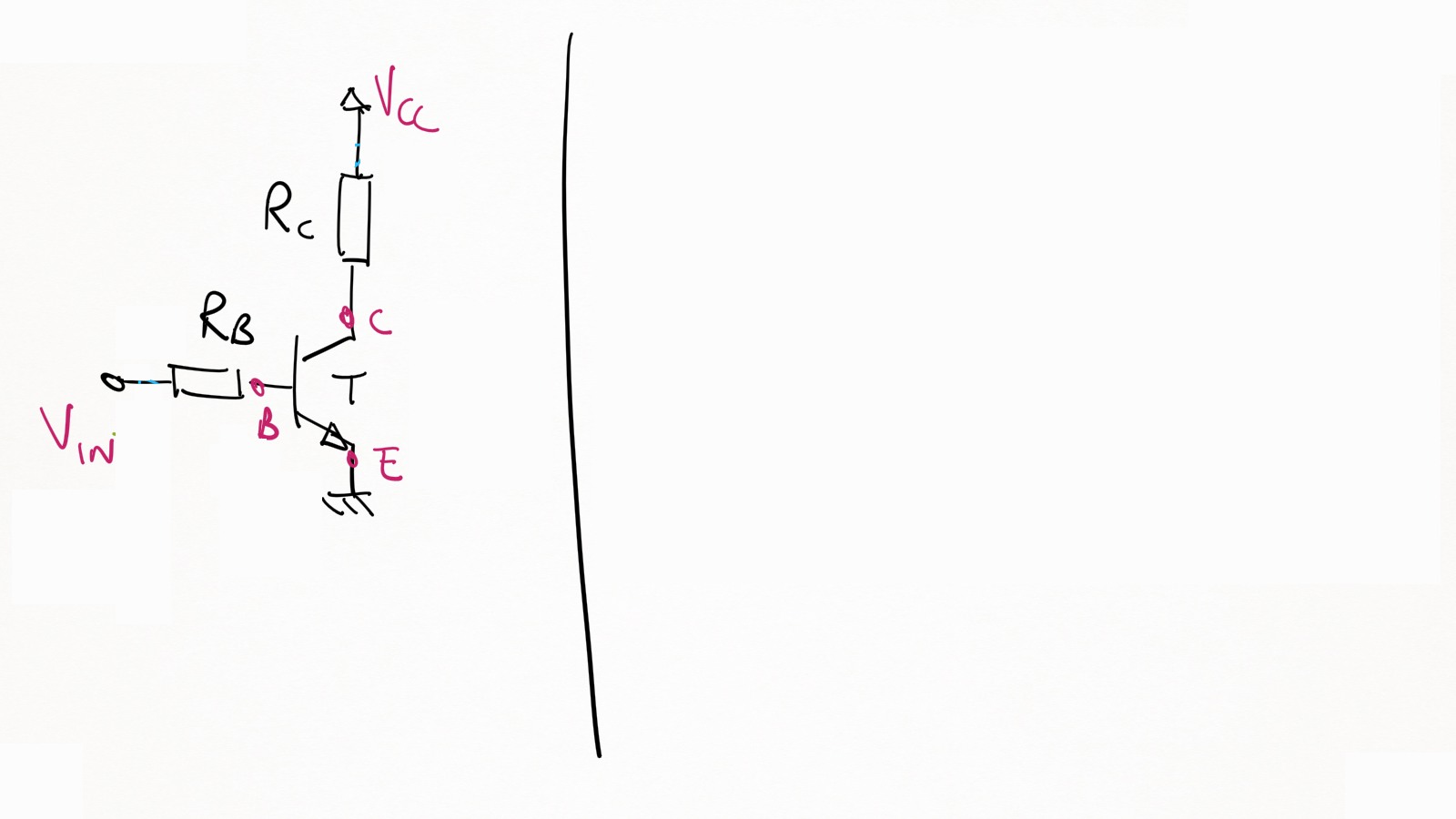

Faire un schéma

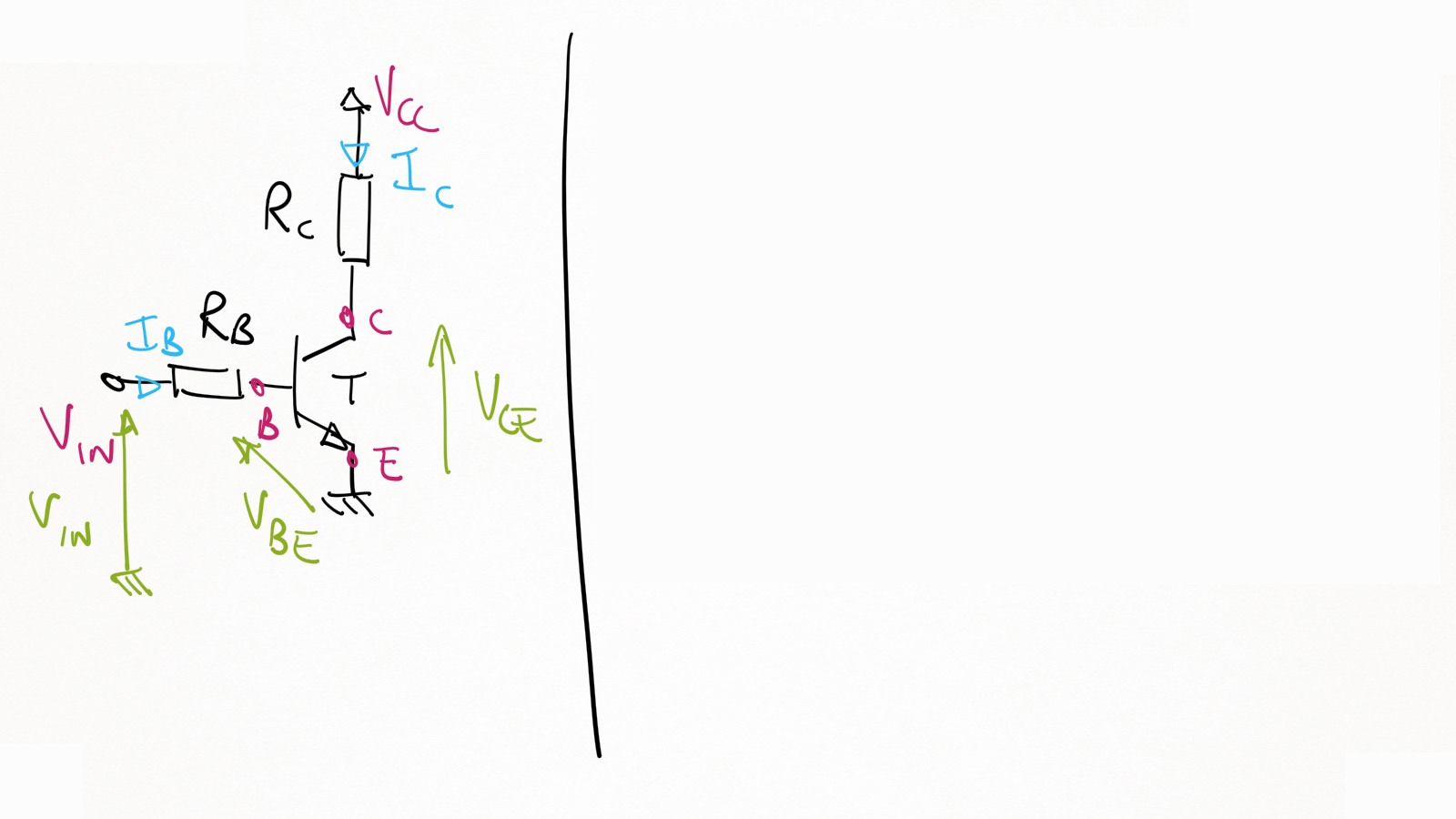

Flêcher le courant IB et IC
Flêcher les tensions aux bornes du composant
Relever dans la doc. technique : hFEmin, ICsat
RB = (Vin - VBE)/IBsat avec IBsat = ICsat / hFEmin
afin de saturer davantage on prend un coefficient de sursaturation (exemple : k =3)
RBchoisi = RB / 3 (ce qui permet de multiplier IB par 3).
Méthode de calcul de RB pour T bipolaire PNP
Faire un schéma
Flêcher le courant IB et IC
Flêcher les tensions aux bornes du composant
Relever dans la doc. technique : hFEmin, ICsat
RB = (Vin - VEB)/IBsat avec IBsat = ICsat / hFEmin
afin de saturer davantage on prend un coefficient de sursaturation (exemple : k =5)
RBchoisi = RB / 5 (ce qui permet de multiplier IB par 5).
Exemples : A vous de jouer, entraînez vous...
Exemple 1 : calcul de Rb avec une charge LED

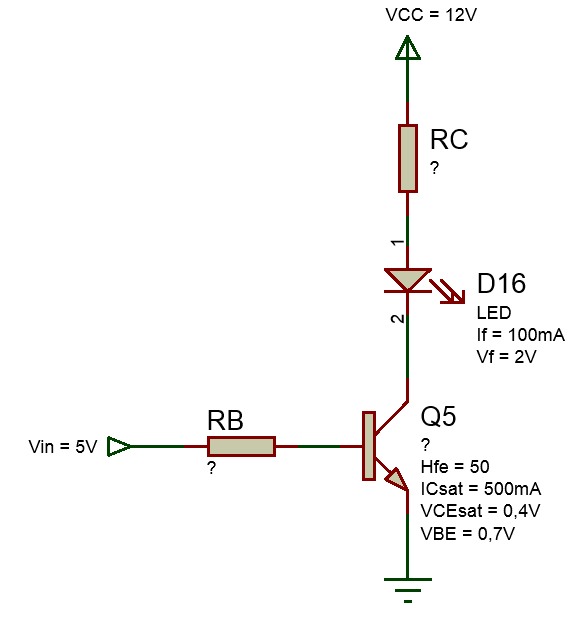

Faire un schéma
Flécher le courant entrant et sortant du composant
Flécher les tensions aux bornes du composant
Calculons Rc : Rc = (Vcc - Vf - VCEsat)/If
On trouve Rc = (12 - 2 - 0,4)/0,1 = 96 ohm
Maintenant, calculons IB :
IB = IC/hfe min
On trouve : IB = 0,1 / 50 = 2 mA
Calculons avec une sursaturation de 4 : RB = (Vin - VBE)/(4xIB)
On trouve : RB = (5 - 0,7)/(4x0,002) = 537 ohm
On choisit RB INFERIEUR ou EGAL cette valeur
Exemple 2 : calcul de Rb avec une charge RELAIS
Faire un schéma
Flécher le courant entrant et sortant du composant
Flécher les tensions aux bornes du composant
Calculons Ic : Ic = (Vcc - Vcesat)/(Rrelais)
On trouve Ic = (12 - 0,4)/820 = 14mA
Maintenant, calculons IB :
IB = IC/hfe min
On trouve : IB = 0,014 / 100 = 0,14 mA
Calculons avec une sursaturation de 5 : RB = (Vin - VBE)/(5xIB)
On trouve : RB = (3.3 - 0,7)/(5x 140E(-6)) = 3,67 kohm
On choisit RB INFERIEUR ou EGAL cette valeur
