QCM Résistance 01 (SN1C)

Question n°1

Donner la valeur ohmique d'une résistance jaune violet jaune kohm ?

330 ohm

470kohm

560 Mohm

6,8 kohm

Question n°2

Donner la valeur ohmique d'une résistance : rouge rouge rouge ?

220 ohm

2200 ohm

330 ohm

3300 ohm

Question n°3

A quelle série appartient une résistance de précision 1%?

E6

E12

E24

E48

E96

Question n°4

une résistante de 10 ohm est parcourue par un courant de 2A. Quelle est sa puissance ?

10W

40W

100W

200W

400W

Question n°5

Quels types de condensateur sont polarisés?

papier

plastique

électrolytique

tantale

Question n°6

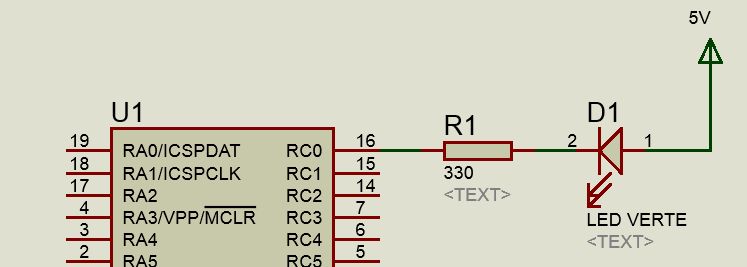

Dans le schéma suivant, quelle code pcw permet d'allumer la led ?

outputlow(PIN_C0)

output_low(PIN_C0)

input_low(PIN_C0)

toggle(PIN_C0)

output_high(PIN_C0)

outputhigh(PIN_C0)

Question n°7

On souhaite faire clignoter la led précédente à une fréquence de 10Hz.Quel code le permet ?

ouptut_toggle(PIN_C0);delay_ms(10);

output_toggle(PIN_C0);delay_ms(50);

output_toggle(PIN_C0);delay_ms(500);

output_toggle(PIN_C0);delay_ms(1000);

Question n°8

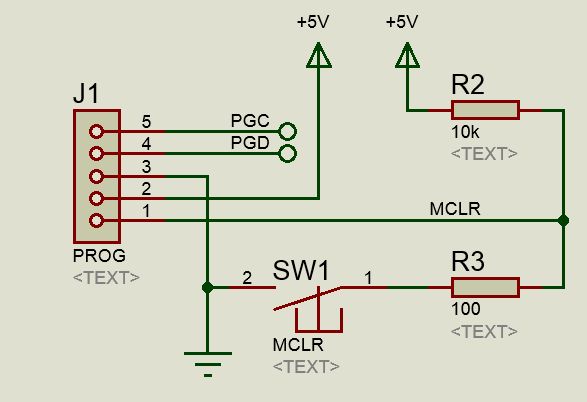

A partir du schéma ci dessous, quelle tension mesure t on sur la broche MCLR si le bouton n'est pas appuyé, avec un voltmètre en position AC ?

0v

2.5v

5v

Question n°9

A partir du schéma ci dessus, quelle tension mesure t on sur la broche MCLR si le bouton n'est pas appuyé, avec un voltmètre en position DC ?

0v

2.5v

5v

Question n°10

A partir du schéma précédent, quelle tension mesure t on si le bouton est appuyé ,avec un voltmètre en position AC ?

0v

2.5v

5v

Question n°11

A partir du schéma ci dessus, quelle tension mesure t on sur la broche MCLR si le bouton est appuyé, avec un voltmètre en position DC ?

0v

2.5v

5v
